电动打压泵2D1SY型
类别：电动打压泵2DSY型
地址：成都市武侯区永盛南街8号5-1-2号
咨询热线：028-82448381
技术热线：18980419018
点击量：
产品说明
2D1SY型双缸电动打压泵，是专业试压泵厂家按机械工业部石化通用机械标准，JB/T9089—1999生产的，本试压泵被广泛用于石油、化工、机械建筑等行业。电动试压泵可供各种压力容器、蒸汽锅炉、水暖煤气管道、橡胶塑料管件、机械部件的密封耐压试验和强度爆破试验。试验介质为5℃-60℃清水、乳化液或运动指数＜45mm/s的油品。该系列试压泵具有工作性能稳定，三化程度高。易于操作维修，结构紧凑，移动灵活等特点，适用于各种施工现场及试验室，电动试压泵是一种理想的压力测试设备。
二、 参数
型 号 | 额 定压 力(Mpa) | 流 量(L/h) | 柱塞 直径(㎜) | 柱塞 行程（㎜） | 柱塞往 复次数 (次/min) | 电机 功率(KW) | 泵 体 积 (长×宽×高) | 重量(㎏) |
2D1SY-40 | 4 | 506 | 40 | 40 | 84 | 1.1 | 730×450×970 | 124 |
2D1SY-63 | 6.3 | 284 | 30 | 40 | 84 | 1.1 | 730×450×970 | 124 |
2D1SY-100 | 10 | 195 | 25 | 40 | 84 | 1.1 | 730×450×970 | 124 |
2D1SY-160 | 16 | 120 | 20 | 40 | 84 | 1.1 | 730×450×970 | 124 |
2D1SY-250 | 25 | 102 | 18 | 40 | 84 | 1.1 | 730×450×970 | 124 |
2D1SY-400 | 40 | 80 | 16 | 40 | 84 | 1.1 | 730×450×970 | 124 |
2D1SY-630 | 63 | 45 | 12 | 40 | 84 | 1.1 | 730×450×970 | 124 |
2D1SY-800 | 80 | 32 | 10 | 40 | 84 | 1.1 | 730×450×970 | 124 |
2D1SY-1000 | 100 | 32 | 10 | 40 | 84 | 1.1 | 730×450×970 | 124 |

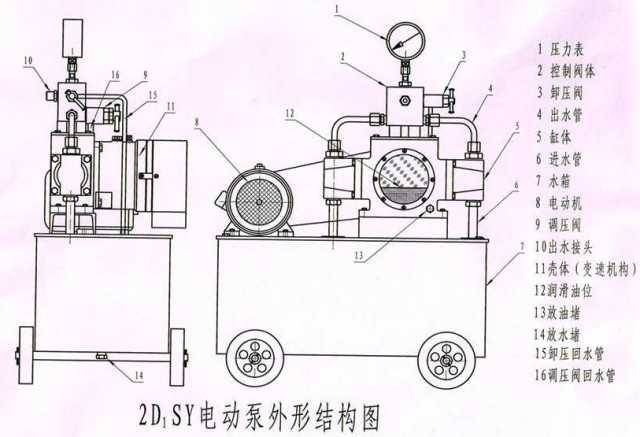

三、 结构
2D1SY为卧式双缸往复式电动打压泵，有水箱机座、主机、控制、电动机部分组成。工作时有电动机通过皮带副传给变速传动轴承，
驱动曲轴滑块带动两个柱塞作往复运动，由于两级单向阀的作用，实现液体的吸入排出加压，并通过控制部分的调压阀、卸压阀、
压力表来自动调节显示恒定系统压力，试压结束后松开卸压阀，系统卸压。
本机的主要特点是结构紧凑，工作稳定，功率小节能，水箱密封防尘，使用方便。其中2D1SY—40具有大流量的特点，
最适用于测试低压大容器系统及零部件。
四、 打压泵使用注意事项
1.用前首先检查主机箱体内滑块润滑油，油位高度应达到油窗的1/3。（46＃普通机油）
2.箱内的液体（水或油）应保持清洁，工作时要保证足够的液面高度，以防吸入空气。
3.大型容器及系统在试压前，应用其它方法先注满液体，然后开机进行试验。
4.调压阀在出厂前应按泵的额定压力测试标定，因此，使用时无须进行调整，如
果试验压力低于泵的额定压力，即可松开缩紧螺母旋开调压阀杆进行重新调整，达到要求数值后紧固缩紧螺母。
5.保证吸入端液体畅通，过滤器应按时清洗。
6.如果泵的试验介质为水或乳化液，停机时间较长时，应把液体排净，然后把泵腔内注入润滑油，以防锈蚀或0℃以下机体冻裂。
7.泵内结冰严禁开机，以防机械损伤。
五、 电动打压泵故障及排除
现象 | 原因 | 排除方法 |
泵不升压或 升压缓慢 泵稳压时间短 | 1.卸压阀没关闭。 | 检查关闭。 |
2.吸入和稳压单向阀密封不好，有杂物充填或磨损。 | 清洗检查配研或更换。 | |
3.过滤器堵塞。 | 拆洗清洗杂物。 | |
4.柱塞密封不严渗漏。 | 更换密封。 | |
5.水箱液体不足。 | 添加足够液体。 | |
6.安全阀密封不严渗漏。 | 清洗配研或更换。 | |
泵稳压时间短 或不稳压 | 1稳压单向阀 | |
2.卸压阀关闭不严渗漏。 | 检查配研锥阀或更换。 | |
3.其它部位螺纹连接处渗漏。 | 紧固或更换密封。 |
六、 特殊标准件明细表
型号 | 名称 | 规格 | 数量 | 安装部位 |
Y802—4 | 三相异步电动机 | 1.1KW | 1 | |
GB1171—74 | O型三角皮带轮 | 1000 | 3 | |
GB276—76 | 单列向心球轴承 | 203 | 1 | 连接盘 |
GB276—76 | 单列向心球轴承 | 110 | 2 | 偏心轴 |
GB292—76 | 单列向心球轴承 | 205 | 1 | 压盖 |
HMR061 | 轴用U型组合密封 | 40×5.3 | 2组 | 缸体 |
GB1235—76 | O型密封圈 | 80×3.1 | 2 | 缸体 |
GB1235—76 | O型密封圈 | 30×3.1 | 2 | 排水阀接头下端 |
GB1235—76 | O型密封圈 | 24×2.4 | 4 | 排水阀座下端稳压阀座 |
GB1235—76 | O型密封圈 | 22×2.4 | 2 | 进水阀座 |
GB1235—76 | O型密封圈 | 14×1.6 | 1 | 卸压阀 |
BS4 | 变速传动轴承 | 1：12 | 1 | 壳体内 |
注： 1、U型轴用组合密封表内规格为额定压力4Mpa用
额定压力6.3Mpa是30×5.3 额定压力10Mpa是25×5.3
额定压力16Mpa是20×5.3 额定压力25Mpa是18×5.3
额定压力40Mpa是16×5.3 额定压力63Mpa是12×5.3
额定压力80Mpa是10×5.3 额定压力100Mpa是10×5.3
2、表列数量均每台计。
